智  能  供  热

Intelligent heating

智能供热系统

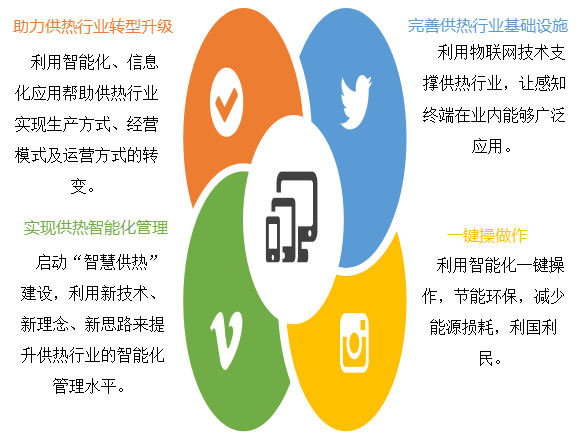

       智慧供热是集供热生产输出、供热信息调控、管网监控、管网水力分析、室温采集于一体的，现代供热一体化综合解决方案。将系统控制、水力信息、控制云平台化统一管理，实现供热采集智能化、系统调控自动化、运营监管科学化，从而达到供热稳定、高效节能、绿色环保的最终目的。​
智慧供热管控一体化
(1)方案概述
       “智慧热网”管控一体化应用平台，该平台可实现对热源首站、供热一次管网、换热站、二次网庭院及热用户所有生产数据的监控和管理分析。整合供热公司生产相关系统，实现数据共享，建立数据中心，实现大数据的数据挖掘和决策，为供热企业生产运行、能源管理提供依据，实现供热公司的精细化管理。

(2)系统亮点

Ø 实现以GIS地理信息为基础的运行数据展示分析；

Ø 远程集中管理和维​护，提供完整的用户权限配置方案；

Ø 能源管理系统，节能降耗，节省成本；

Ø 高效准确地数据采集，大数据汇总，多系统数据共享；

Ø 数字化管理，结合能耗分析、负荷预测、投诉率结果实现事前控制，指导供热调度；

Ø 有据可依，热网仿真方便领导决策；

Ø 全网平衡分析，实现合理调度，优化用能；

(3)系统结构

       平台分为：现场层、数据采集存储层和分析展示层。

       方案提供了多网络，多设备，多并发量的采集方式，同时支持数据块采集，支持断点续传功能，保证了数据的统一性和完整性。

       热源数据、热网数据、热力站数据、楼控数据和热用户数据汇总到数据中心，构建大数据平台，实时采集、存储、分析、展示。

(4)系统功能

Ø 能源管理系

Ø 设备管理

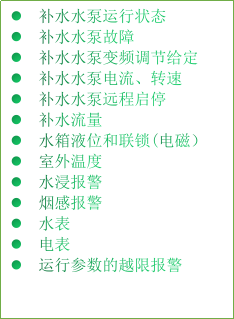

Ø 数据采集

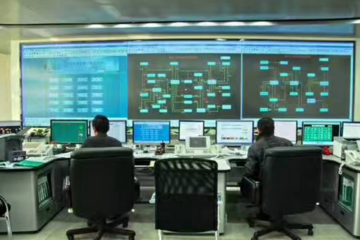

Ø 监控系统

Ø 数据分析

Ø 报警处理

Ø 移动设备

能源管理

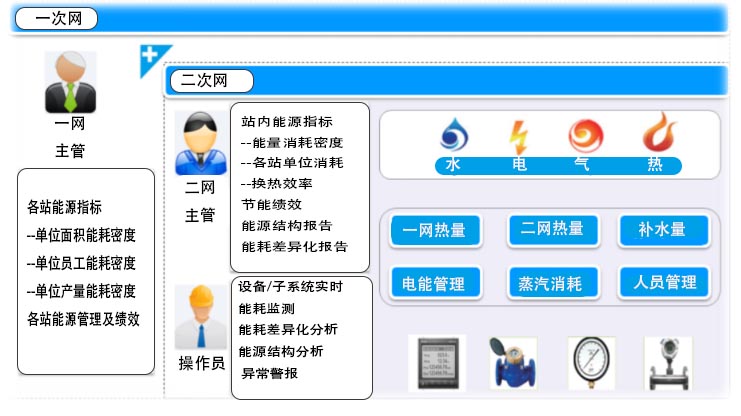

       能源管理系统，企业平台显示实时能源数据，包括一网热流量、二网热流量、自来水消耗量、电能消耗、蒸汽消耗量等，维护人员可查看各种能耗报表、曲线、图表等，系统可通过权限管理将数据发送至各个相关部门，为企业决策层提供科学的依据；
       能源管理系统需根据不同用户组织架构(多换热站、不同角色的管理者和执行者)及现场环境(多样性量测仪表及数据收集方式)的需求，提供各种实时监测、能耗分析、能源绩效指针分析、能源管理报表、异常警报及权限控管等工具，以利于管理节能的进行。

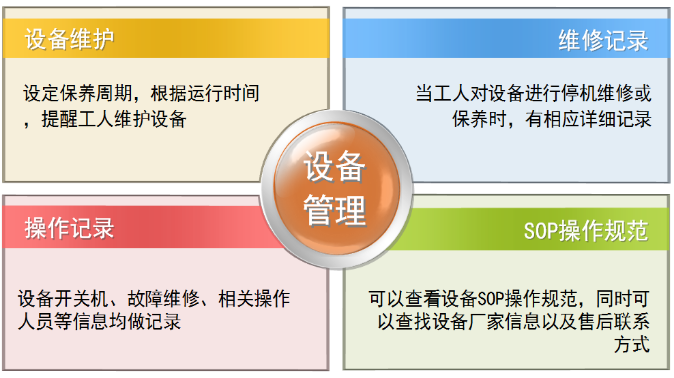

设备管理​
数据采集​

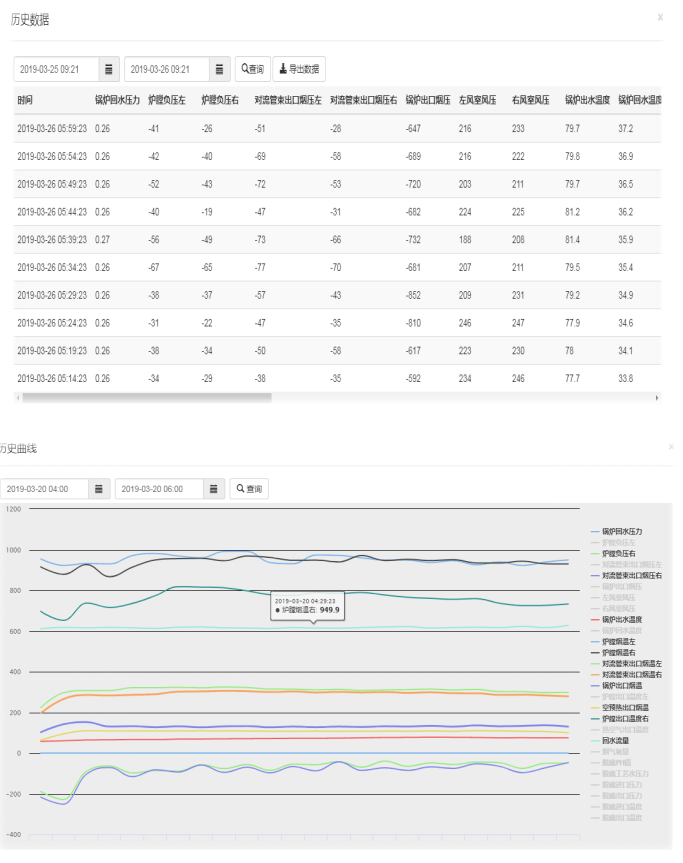

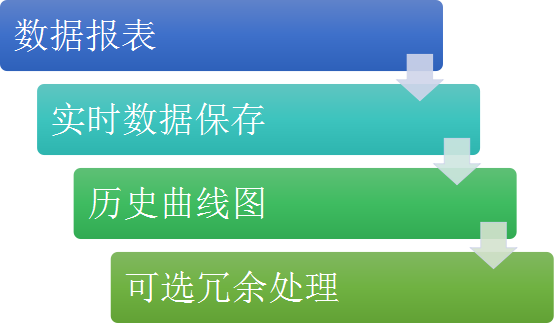

历史数据​

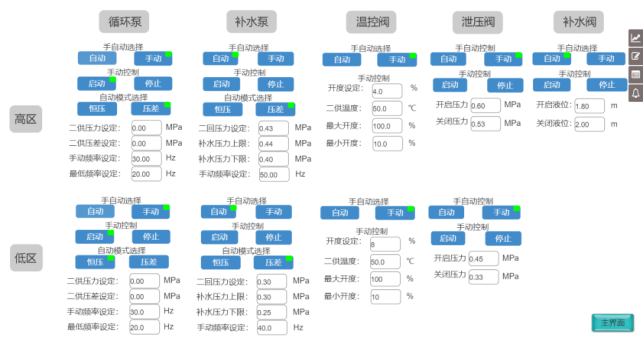

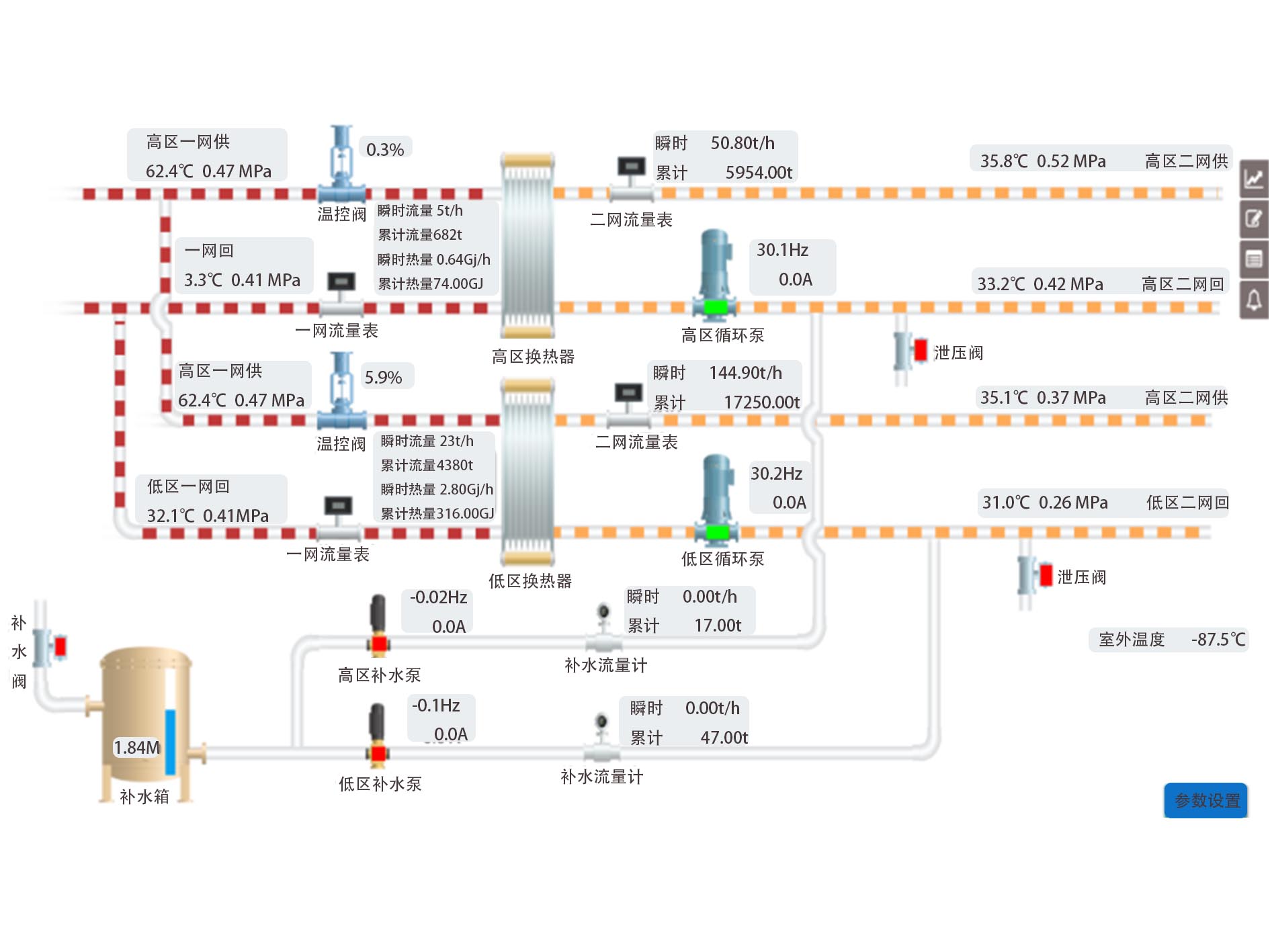

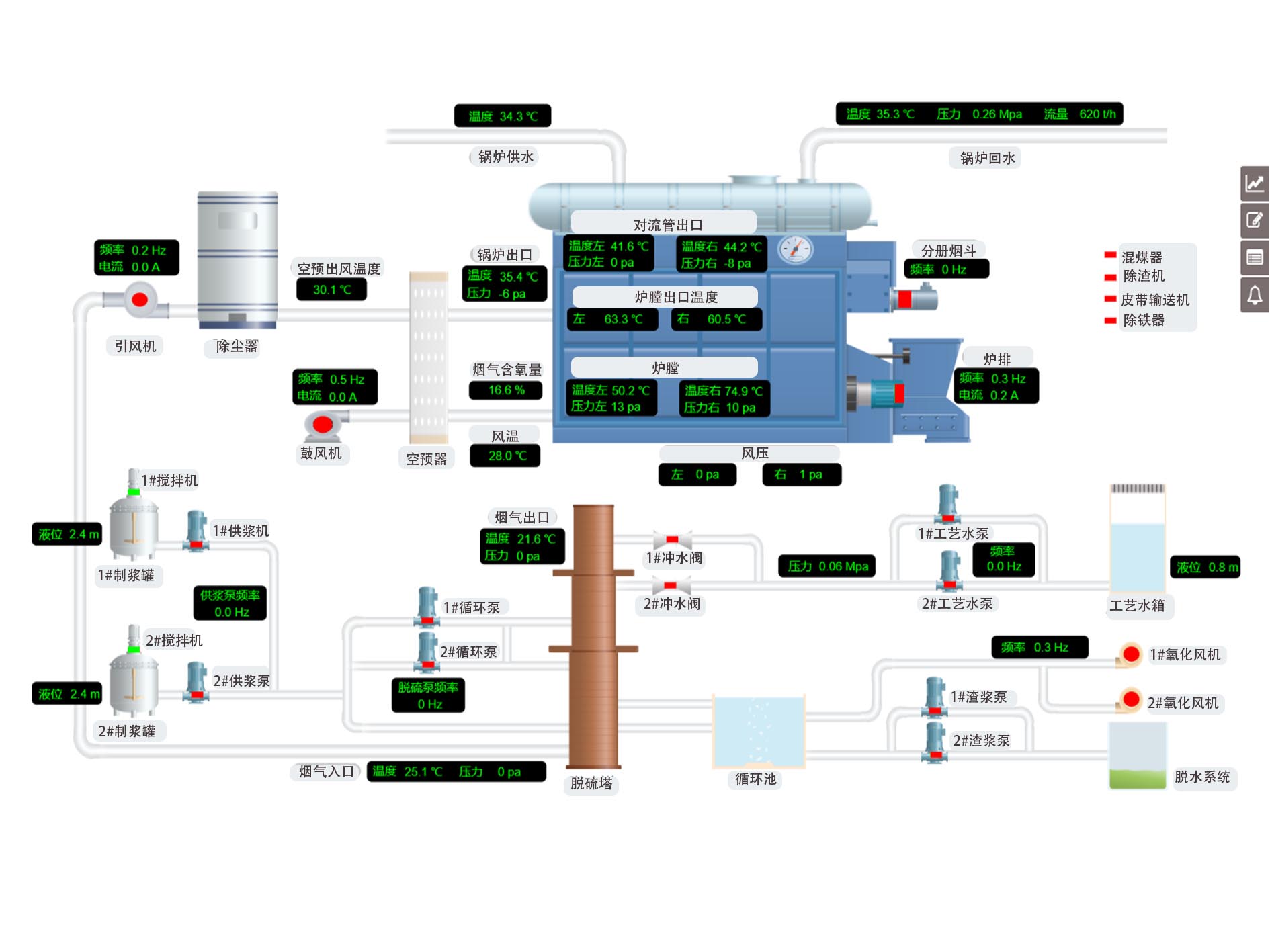

监控系统​
数据分析

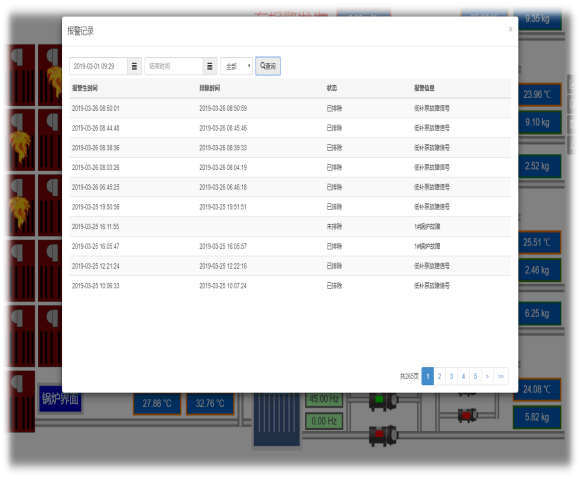

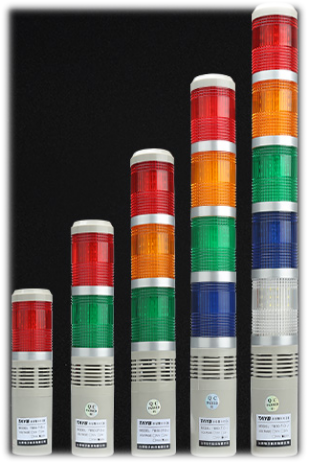

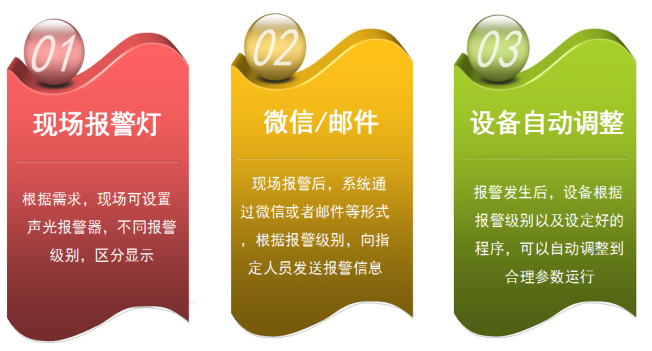

报警处理

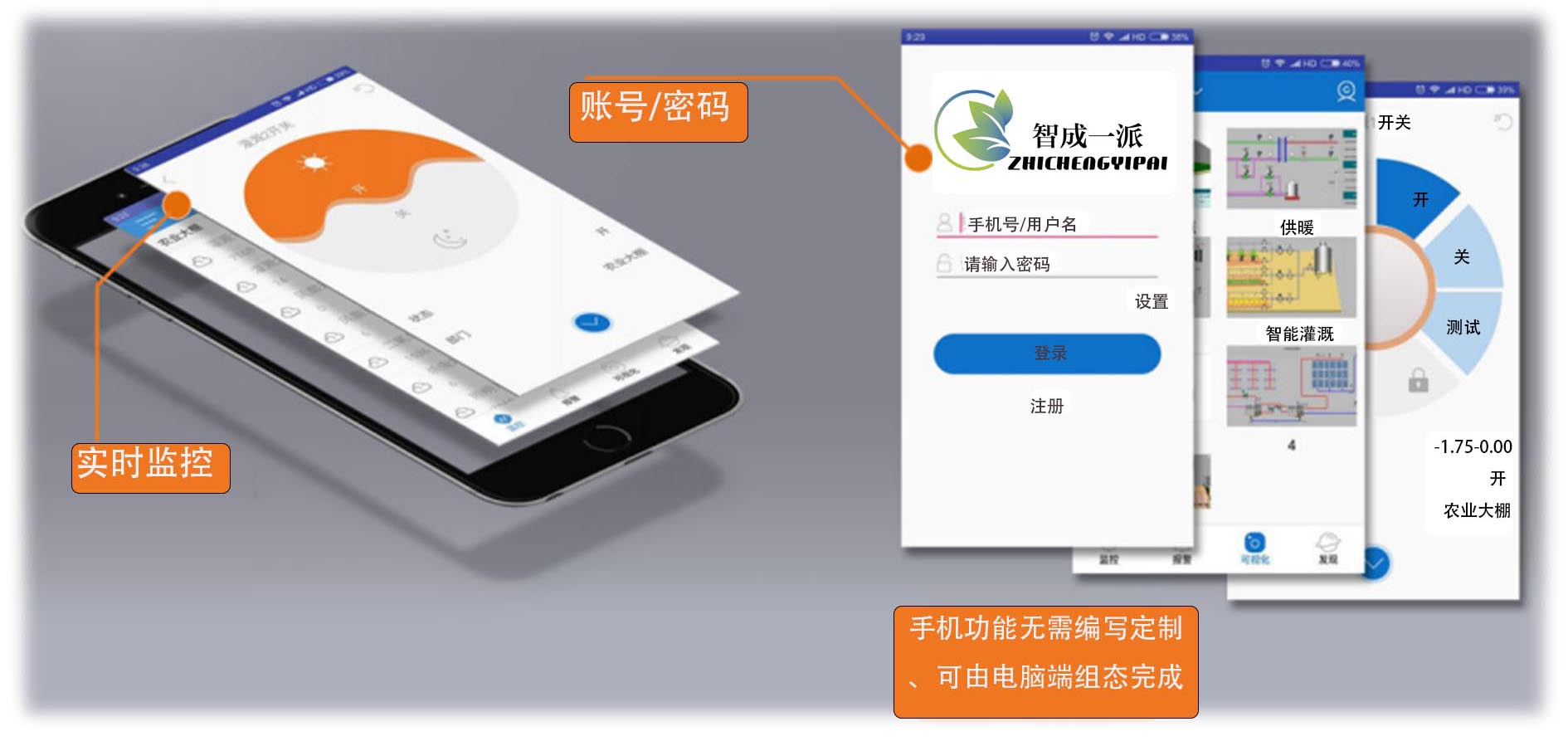

移动设备
重点软件硬件
重点数据统计与报警
智慧供热改造方案

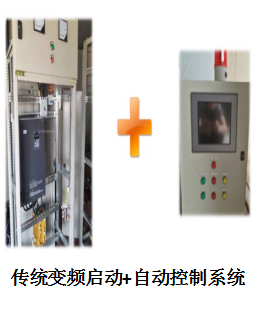

（1）传统改造

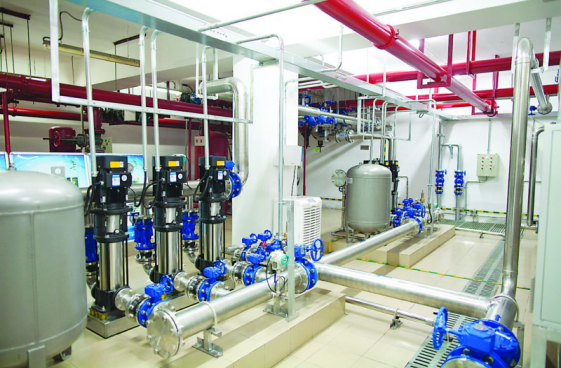

       老旧的锅炉房或者换热站，鼓风机、引风机、循环泵、补水泵等设备手动调速需要人员24小时倒班看站。

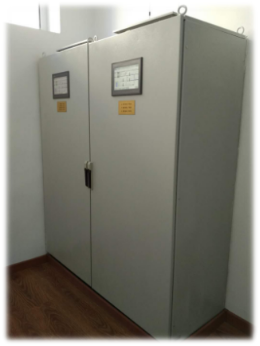

       解决方案：原柜体及控制方式保留，新增全自动控制系统，采集现场温度压力等信息与原控制柜联动，实现无人值守，自动调节各设备运行状况，运行信息等。通过云服务器，发送至任意电脑以及手机端。

（2）半自动改造型

       部分锅炉房实现了半自动控制，设备会按照操作员设定的参数运行，但还是无法实现无人值守。

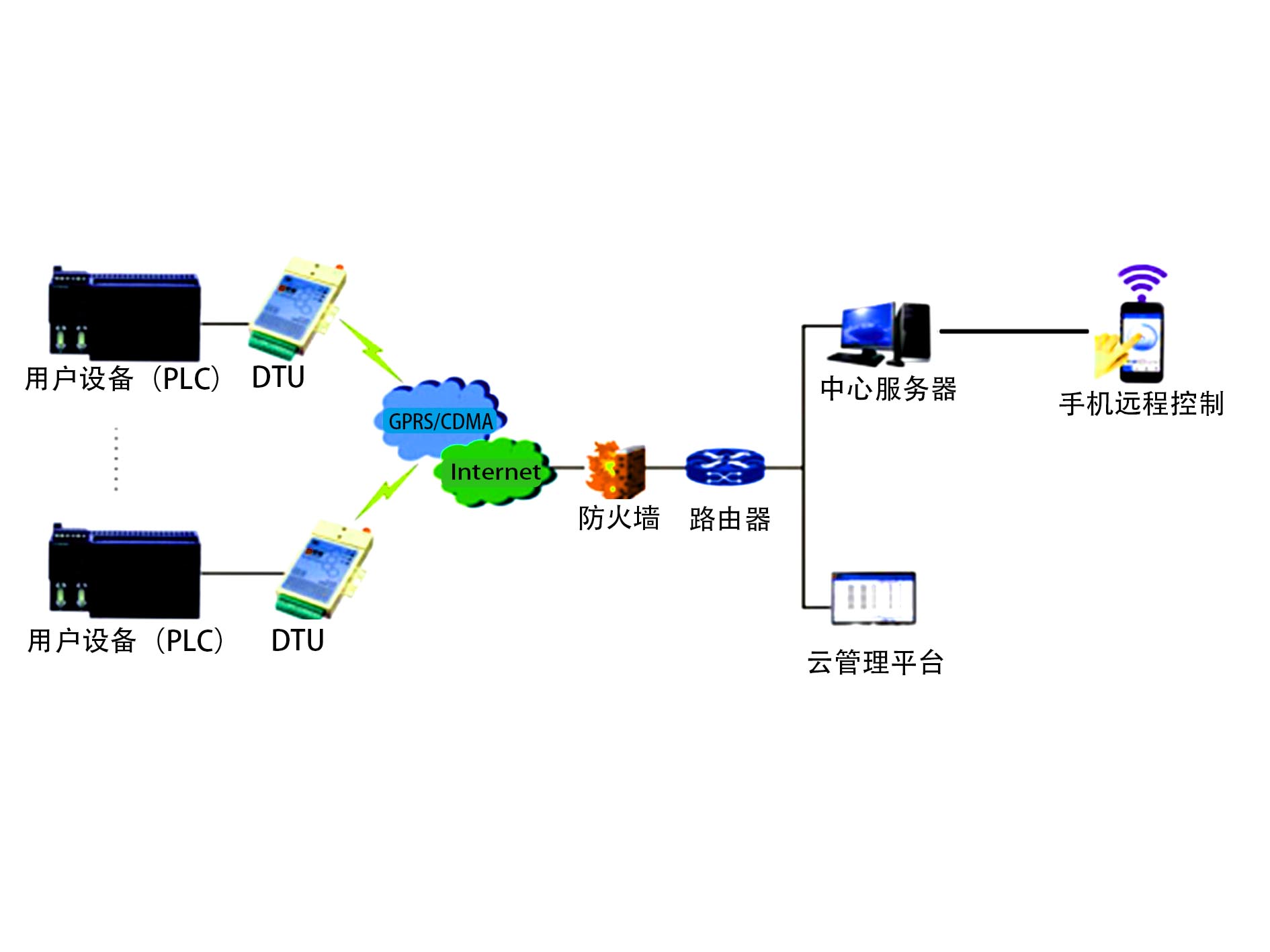

       解决方案：原柜体及控制方式保留，新增云终端，将原PLC采集到的数据，发送到任意电脑及手机端，实现远程监视设备，同时还可以调整设备参数及运行方式实现无人值守。

（3）控制器改造

       控制器控制也是换热自动控制的一种方式。可实现循环泵变频压强或压力自动控制；温度、温差自动控制，根据温度自动起泵、停泵控制等。

       云平台可在原有控制器基础上添加云终端设备，进行改造，实现控制器接收的数据及控制方式远程操作。

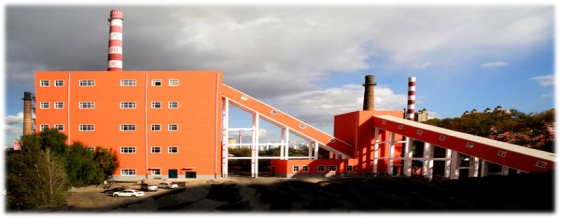

合作案例
